Установка камеры на Ford Focus 2

Установка камеры на Ford Focus 2


Установка штатной камеры заднего вида в место подсветки номерного знака, на корпусе камеры есть светодиодная подсветка, поэтому подсветка номера сохраняется.

камеры Интро с отключаемой парковочной разметкой

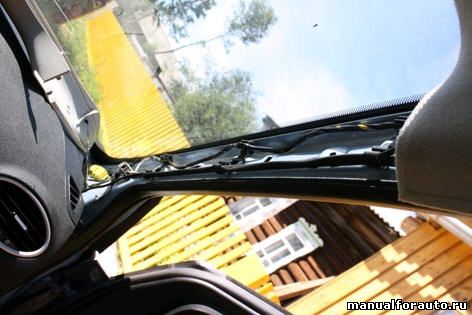

Согласно инструкции по ремонт Форд Фокус. убираем подсветку, а в место нее устанавливаем камеру заднего вида. Провода через резиновую гофру между задней дверью багажника и салоном

Установка камеры на Ford Focus 2

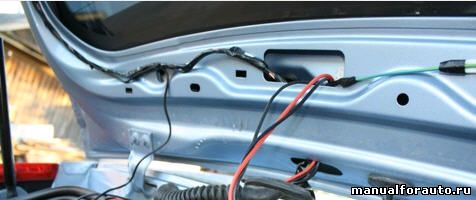

Питание камеры Подключаемся на "плюс" на фару заднего хода, идет провод оранжево-зеленого цвета



Для коммутации с магнитолой необходимы провода REVERSE синего цвета-это провод подачи сигнала 12В, необходим для того, чтобы магнитола думала, что включилась камера заднего вида. И уже на экран будет выводиться картинка с камеры.
тюльпан "мама" CCD-IN — видеовход с камеры.

Можно закоротить провода BREAKE и GND — это чтобы магнитола думала что машина стоит на ручнике, для воспроизедения DVD


+12В с фонаря заднего хода соединяем с проводом REVERSE., а видео выход с камеры со входом на магнитоле.

Установка камеры на Ford Focus 2
